您好，歡迎訪問這里是揚州兆盛環保節能有限公司！

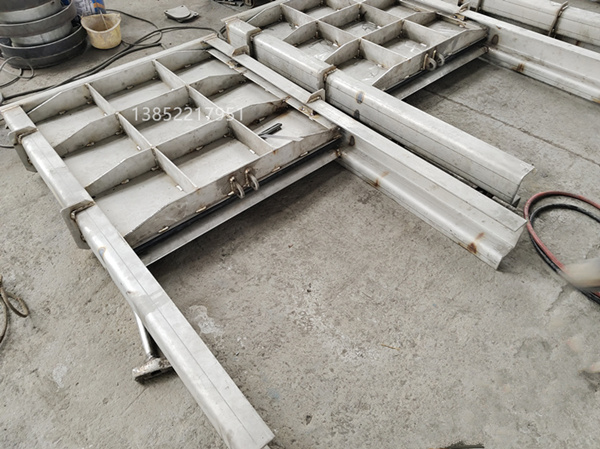

鋼制閘門噴鋅防腐工藝要點說明
1）、鋅時，槍與鋼制閘門表面斜度不小于450槍與工件表面距離為125至165mm，最大不宜超過200mm。
2）、鋅層厚度超過0.1mm時，應分層噴鍍，前一層與后一層成900交叉或45交叉鍍。
3）、槍移動速度為300—400mm/秒，鋅絲走絲速度為2—2.2m/分，必須防止工件表面過熱或噴鍍層局部過厚的現象發生。
4）、應采用SQP—1氣槍涂。
5）、材質要求：鋅絲直徑3mm，鋅絲純度99.5%。鋅絲必須保持表面光潔無油污，無折痕等。
6）、噴鋅層的外觀檢查：
閘門鍍層的表面應無雜質、氣泡、孔洞、裂紋、脫皮等，厚度檢查，在1平方米的基準面內測5點，其中最小厚度不能小于設計厚度的80%；
本文來自于：www.wh027wkdz.com
