<ul id="i2m2i"></ul> 廠家QDA型螺桿式電動啟閉機結構組成說明

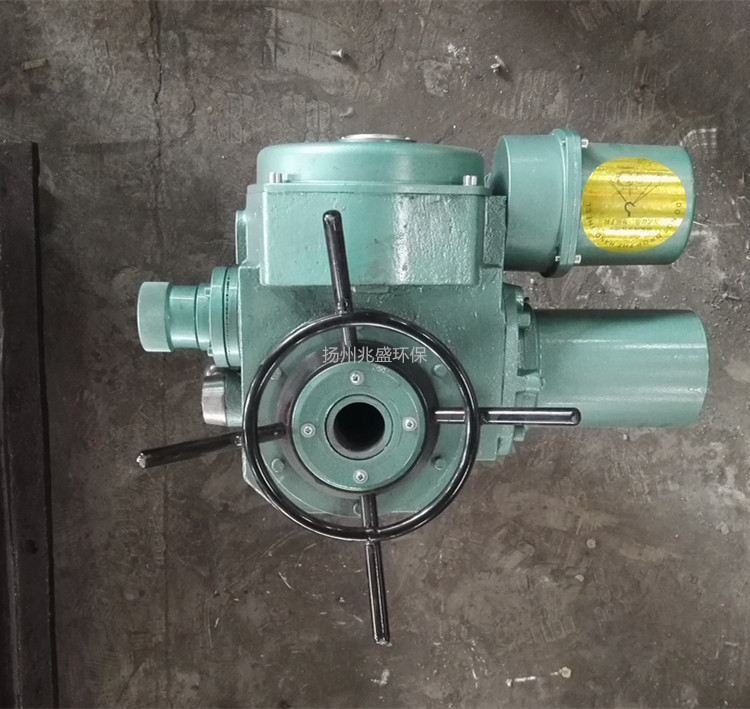

QDA型螺桿式電動啟閉機由電動裝置、機座、絲桿、護罩及電氣控制箱等組成，電動裝置由專用電機、減速機構、轉矩控制機構、行程控制機構、位置指示機構、手/電動轉換機構及現場操作機構組成。
閉機由電動機或手動搖柄帶動傳動裝置(齒輪、蝸輪、蝸桿或減速箱)運轉驅動傳動螺母(或螺桿)轉動，使螺桿作垂直升降運動，從而作開啟或關閉閘門。
(1)專用電機：為YDF電機。它是根據電動裝置的工作特點及一般閘門使用工況而設計制造的閘門專用電機。
(2)減速機構：為同軸式。由一級蝸桿、蝸輪組成。
(3)行程控制機構：用來指示閘門的開啟和關閉位置，由齒輪傳動部分、計數器和大觸點控制部分組成。
(4)位置指示機構：用來指示閘門的開啟和關閉程度。由一組傳動齒輪、指針、開度盤（270°指示）組成。同時裝有電位器用來將閘門的開度電信號發(fā)送至控制室。
(5)轉矩控制機構：用來控制電動裝置的輸出轉矩的大小。由轉矩軸、觸板、微動開關組成。
(6)手電動切換機構：用來進行電/手動操作的相互轉換（電動時自動恢復）。由手柄、撥叉、分離鉤桿組成。
(7)現場操作機構：用來進行現場電動開啟和關閉閘門的機構。由旋鈕、凸輪、微動開關組成。
(8)控制器：是與電動裝置分離的電氣控制部件，一般放在控制室內。由主電路、控制電路和指示電路三部分組成。通過開度表的電流大小改變，顯示閘門的開閉程度。
